半遮半掩俏新娘，

翡翠山曉展鋒芒，

秋高氣爽天湛藍，

開盤售馨是必然！

一、工程概況

    萬科五里坨翡翠山曉幕墻工程，是北京盛世維公司2018年承建的尖端集成建筑項目之一

    工程位于北京石景山五里坨，占地約為9000m²,建筑總面積為2700m²。由售樓處、樣板間、接待室、景觀塔、鋼連橋等項目組成.

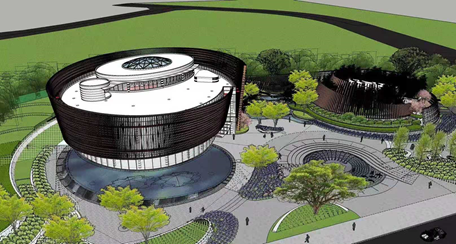

                                                                                                工程效果圖

    公司主要承接了售樓處的幕墻、屋面網殼鋼架、玻璃采光井、不銹鋼吊頂及樣板間景墻、接待室等項目。其中：售樓處使用性質前期為售樓處，后期為劇場。建筑面積2300m²，地上三層（建筑高度19.1米），建筑物為橢圓體。主體為鋼結構框架，屋頂為球形網架，中間部分屋面為橢圓半球面網殼鋼架、玻璃采光頂。外裝修為雙層幕墻，內側一層為全玻璃幕墻，二層為鋁合金明框玻璃幕墻，層間為鋁板，一層四周頂棚采用鏡面不銹鋼吊頂。外側為不等高斜螺旋鋁板葉片組成，最高17.5米，  寬度500mm，格柵剖面為子彈頭型.

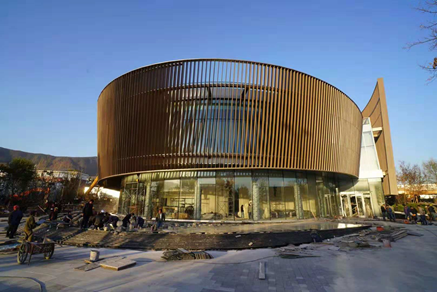

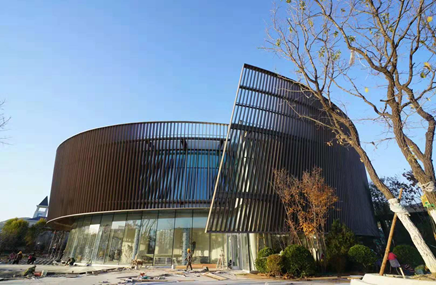

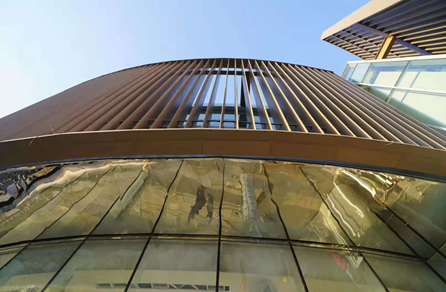

                           售樓處實景圖

樣板間景墻為不等高雙曲面穿孔鋁板.

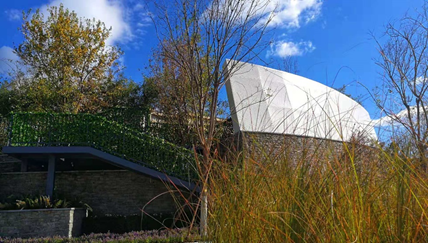

                     樣板間景墻實景圖

接待室結構為鋼框架，外墻及頂棚為全透明中空玻璃.

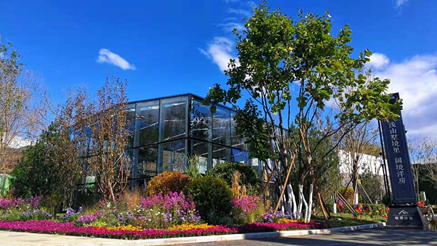

   接待室實景圖

工程包括玻璃幕墻2000m²、各層間鋁板1200m²、鏡面不銹鋼板380m²，外側格柵鋁板6500m²，穿孔鋁板180m²，共計鋁板玻璃幕墻面積12000m²。使用各類型鋼210余噸。

二、本工程尖端集成的五大特點

1、國內罕見的超高超寬吊掛式格柵鋁板：最高17.5米，寬度500mm，格柵剖面為子彈頭型。吊掛荷載大且風荷載受力復雜，僅幕墻格柵龍骨承載節點深化設計就歷時兩個月，三家設計單位和甲方及我公司，五家合作伙伴合力而成，最后由北京市建筑設計院復雜結構研究所審核確定。

2、體系復雜：外立面由446片高度不同、空間角度不同的整體組成光滑不等高、斜螺旋的葉片組成，全程三維設計、深化、加工、安裝，全站儀全程跟蹤定位測量。

3、全程多個三維軟件設計：根據設計單位提供的skechup模型及定位坐標，我公司先采用犀牛軟件建成斜螺旋不等高曲面模型，導入BIM設計軟件REVIT再建模生成鋁板模型、導入TEKLA軟件生成鋼格柵模型，然后生成鋁板和鋼格柵的加工圖。

4、 BIM施工法：由于結構體系的復雜性與閉合性，無法采用現場復尺再加工的傳統方法，因?yàn)闀?huì)因?yàn)檎`差積累導致最終完成的斜螺旋與設計差異較大且不順滑。因此全程采用BIM施工法，從加工圖、加工到安裝，確保整體效果。

   5、成組單元法安裝：由于單片格柵最高17.5m高，500mm寬，但僅有50mm厚，吊裝時會軟的像面條一樣，為保證吊裝安全且控制格柵變形，采用4片一組在加工廠組成一個空間單元整體，然后進行成組單元法進行安裝。

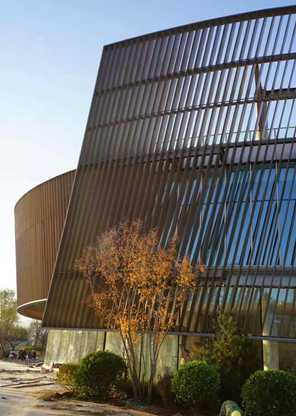

        幕墻格柵特點

三、施工與工期

    工程原定8月13日開工，計劃要求工期為75天，因種種因素工程遲遲不能按期開工，實際開始施工日期為8月23日。為滿足建設單位工期要求，公司各部門密切配合、周密組織；克服加工場地有限，合理排產、分散加工及運輸；克服現場工期緊、安裝難度大、多專業交叉、外界干擾多等困難，運籌帷幄，制定了切實可行的搶工措施及方案，對工程施工工序、周期進行了調整和壓縮，將原計劃工期由75天縮短至60天，最終保證了項目的順利實施。

 施工方案研討

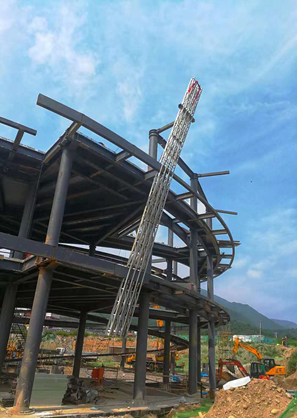

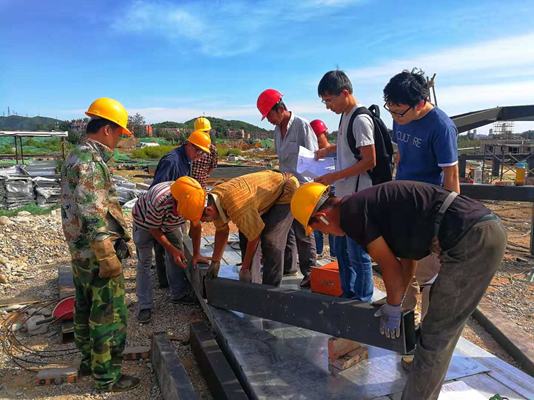

現場安裝指導

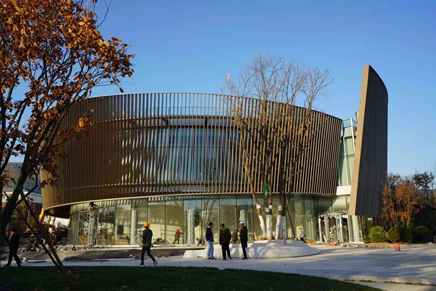

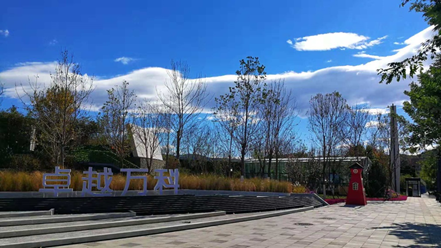

    目前，工程交工在即。借著夕陽的余暉，走在建筑四周，上下前后，一步一景。整個售樓處顯得金光燦燦，無比富麗！

    本工程交付又將成為盛世維公司在尖端集成建筑、空間雙曲面建筑道路上一座重要的里程碑項目！
